Du modtager din driving range installation i én samlet kasse. Alt udstyret i kassen er på forhånd konfigureret, og softwaren er tilpasset til jer. Har I oplyst os om ønskede produkter, priser, åben- og lukketider, alarmer m.m. er dette også allerede konfigureret, når du modtager udstyret. Det skal med andre ord i de fleste tilfælde blot tilsluttes fysisk, for at I kan komme i gang med betalinger.

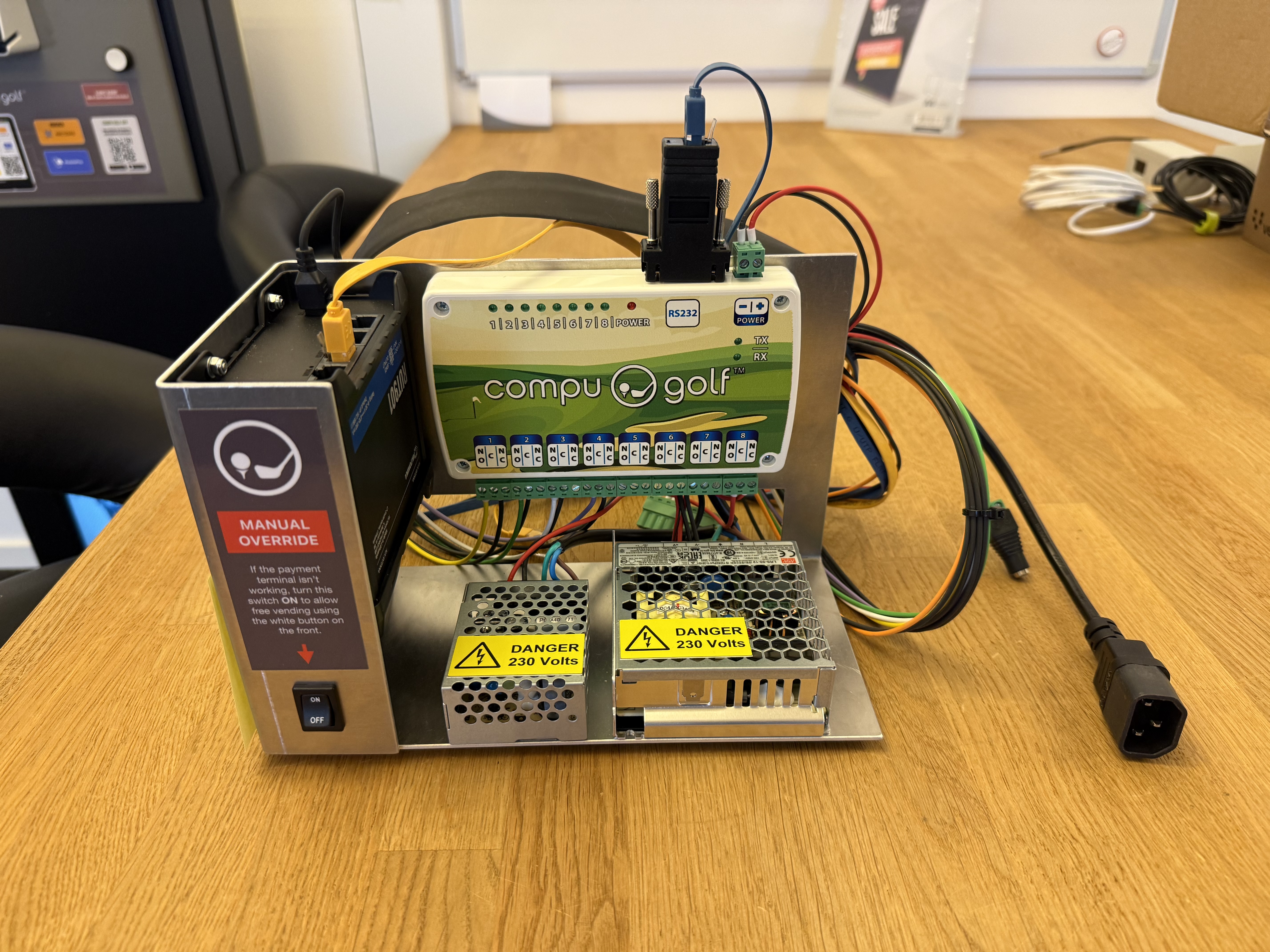

1. Elektroniksæt med modem, relæ, strømforsyninger og ledningsnet

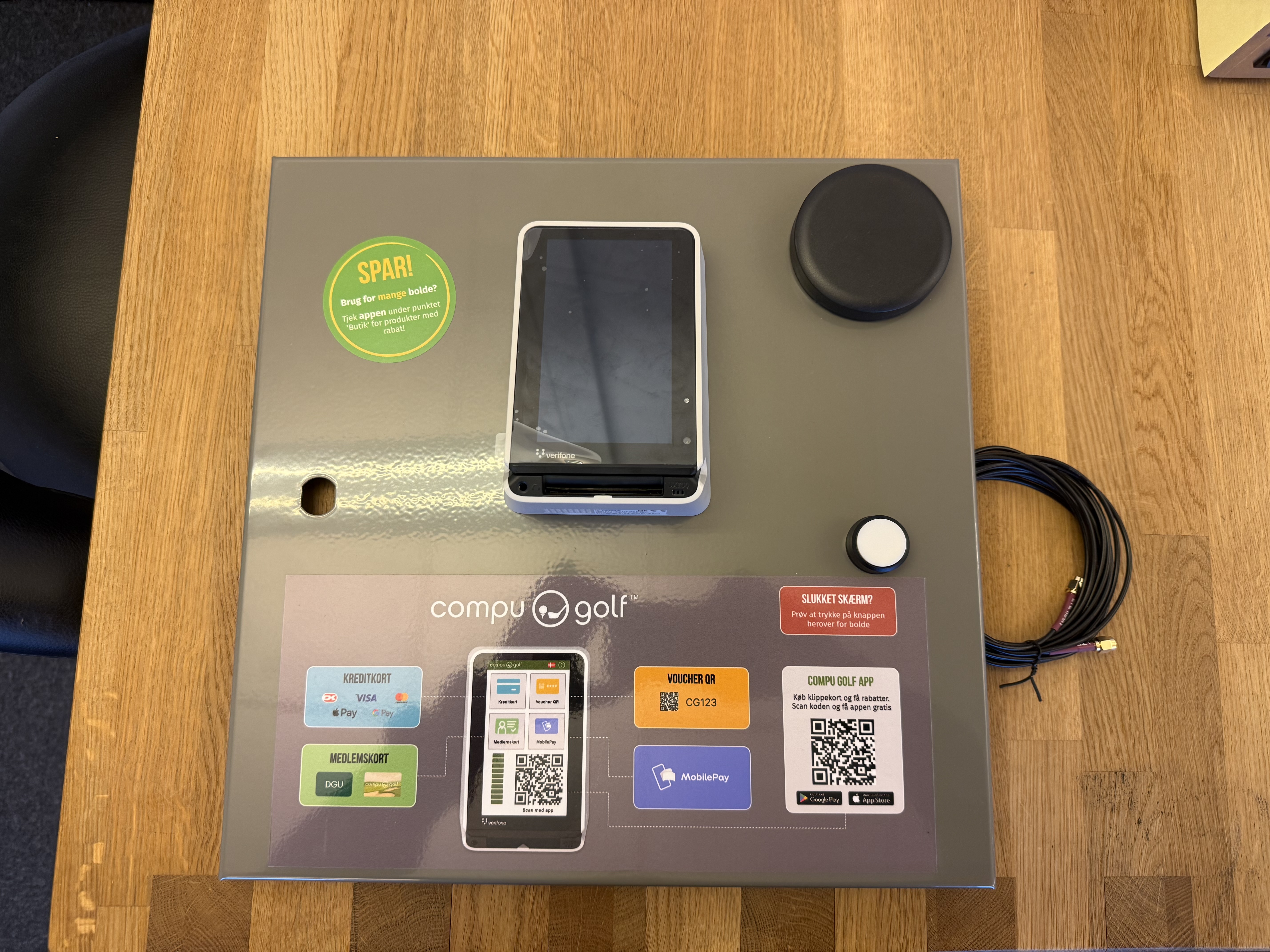

2. Låge tilpasset mærke og model af boldmaskine, monteret med betalingsterminal, GSM antenne og nødknap

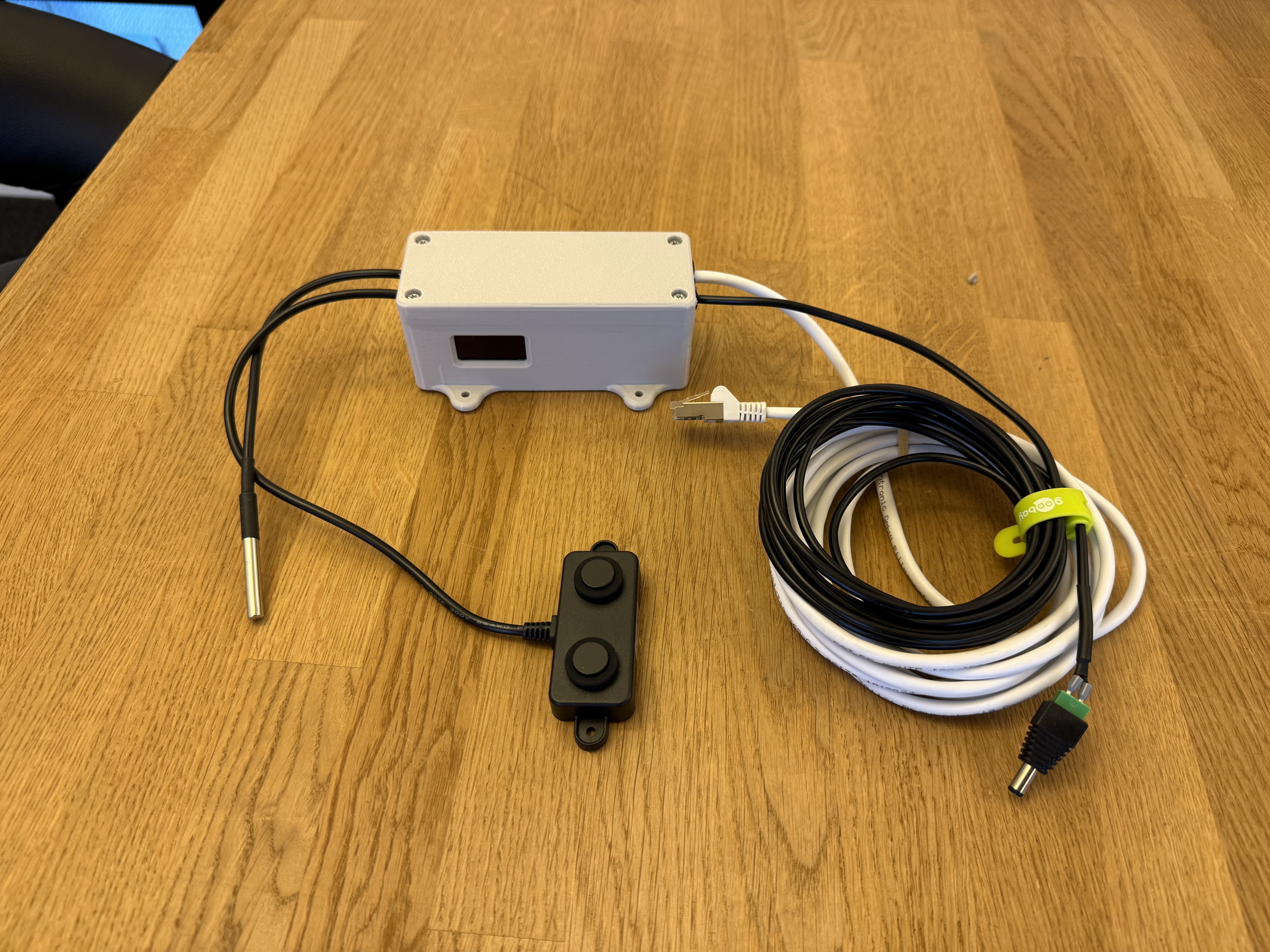

3. Boldsensor med 3m netværks- og strømkabel
4. Kabling til tilkobling af eksisterende boldtæller (option til maskiner der understøtter dette) (ikke afbilledet)

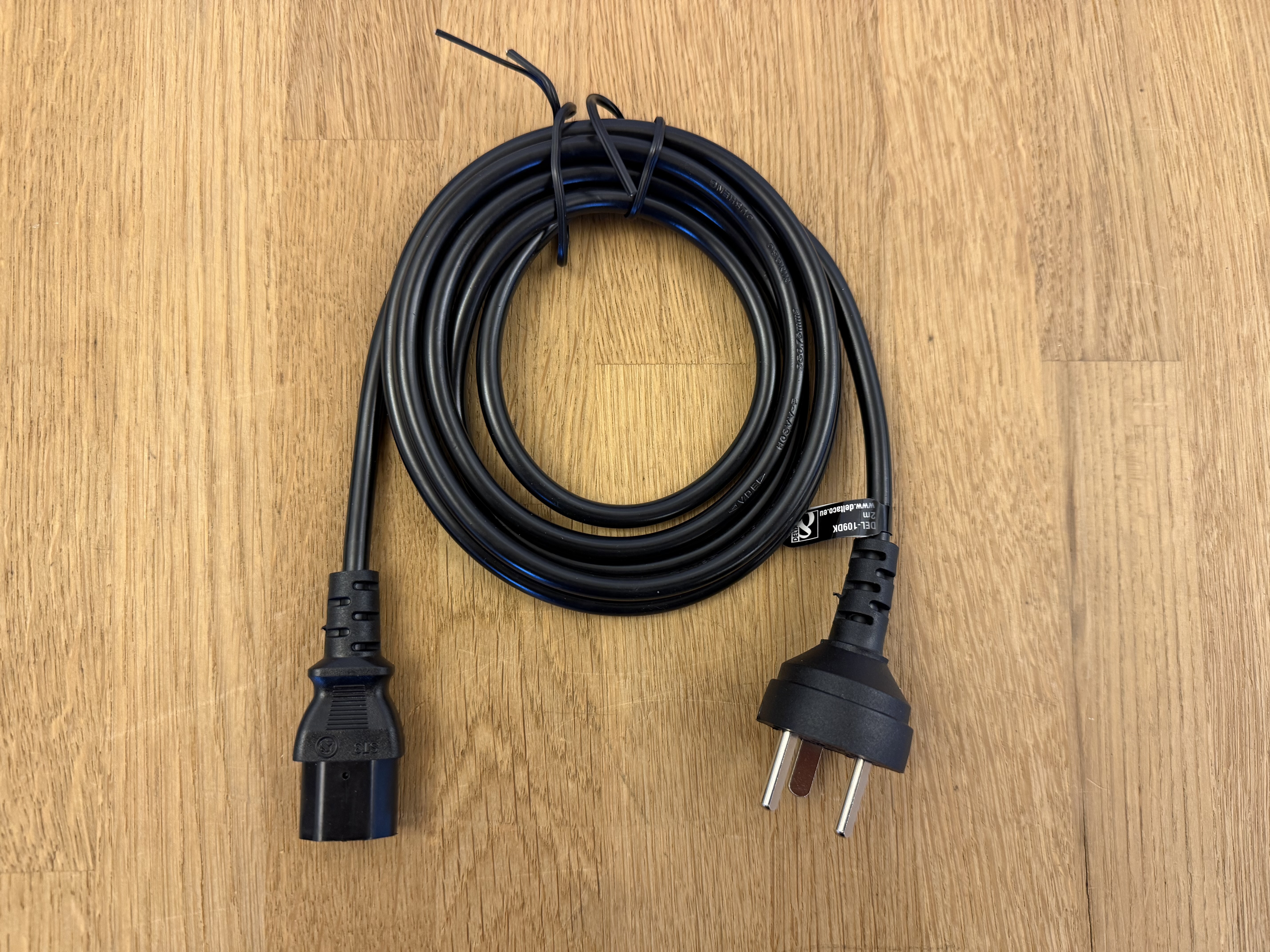

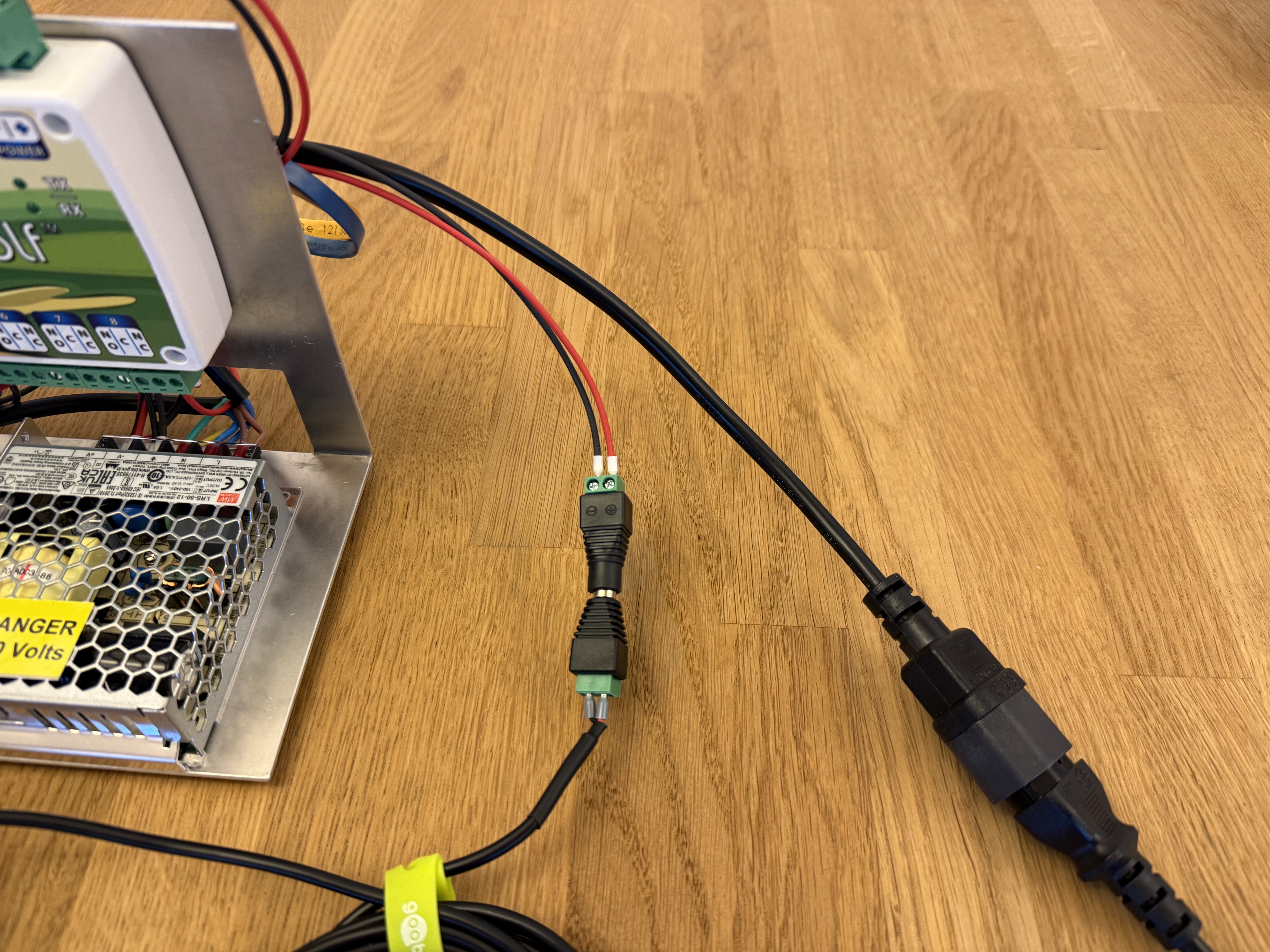

Inden installation skal du sikre at der er mulighed for at tilslutte strøm med jord i rummet bag lågen. Du kan evt. være nødt til at lede den medfølgende strømledning ind gennem kabelkanalen i bunden af rummet indtil rummet. Strømstikket tilsluttes hunstikket på elektroniksættet.

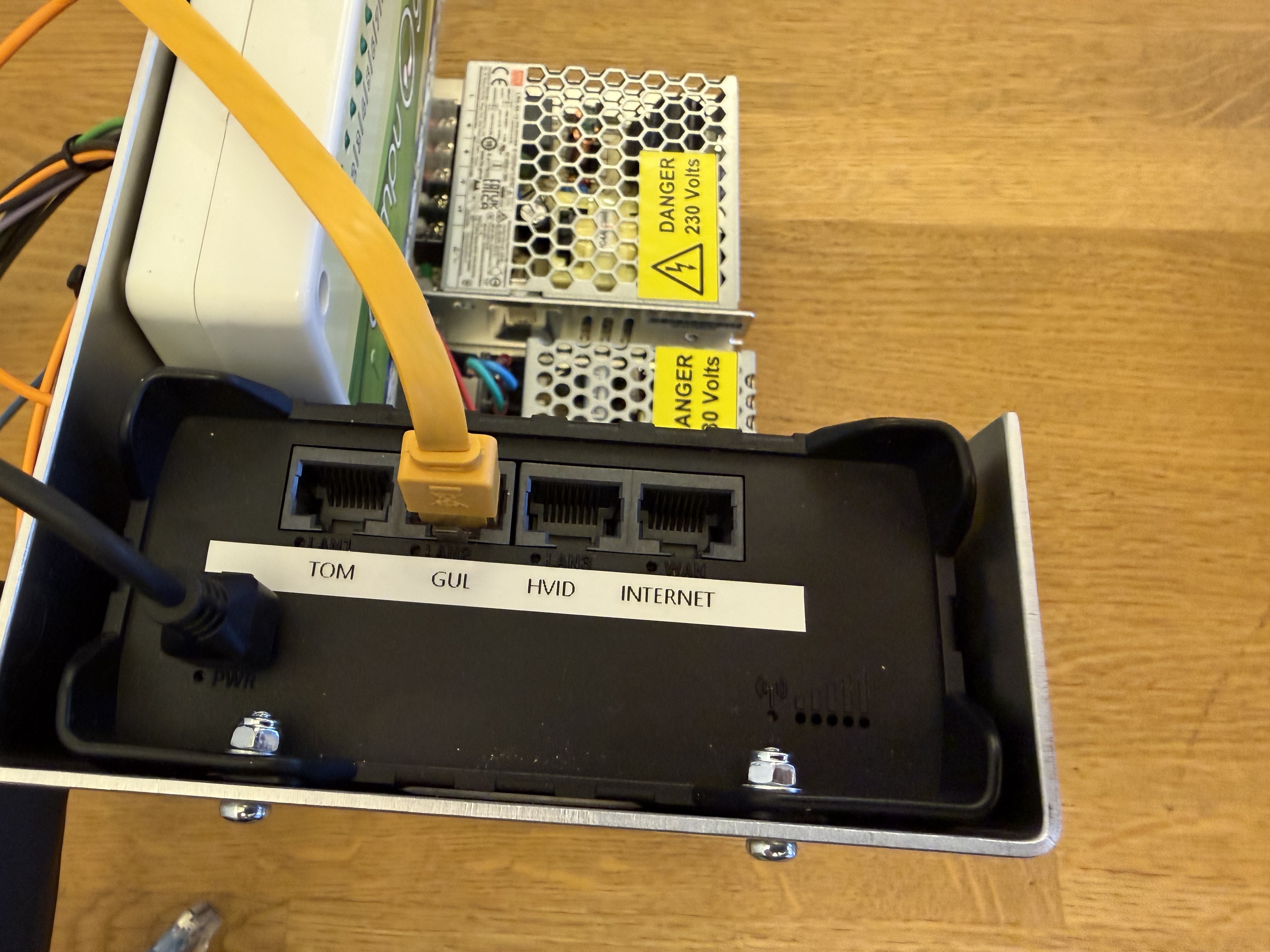

Der skal som udgangspunkt være kablet internet frem til rummet med elektronikken. Internetkablet sættes i modemmet på toppen, i det stik der er mærket "Internet" / "WAN".

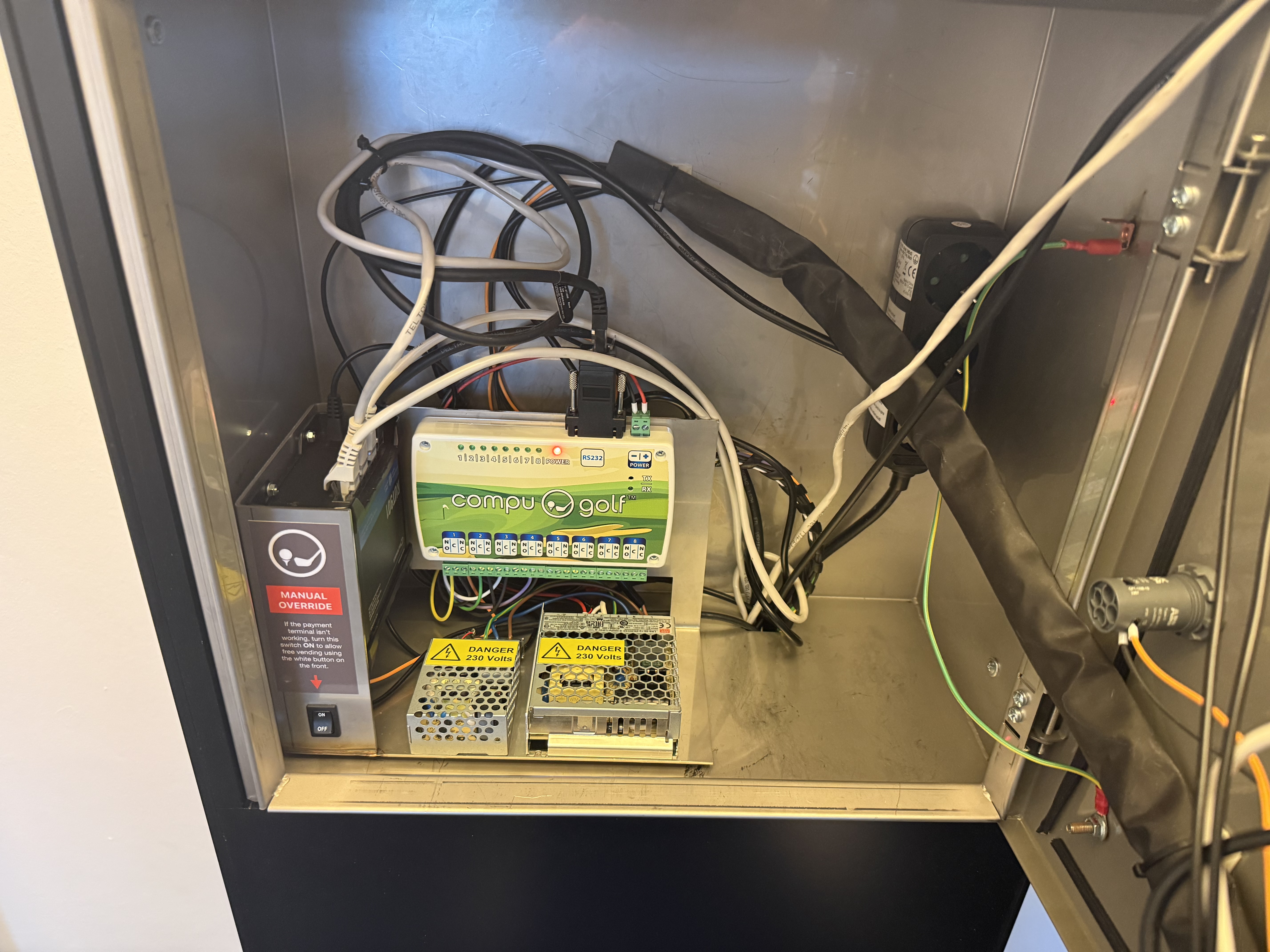

Elektronikholderen placeres i rummet bag lågen
Step 2 - montering af låge
Den gamle låge afmonteres, og den nye låge monteres i stedet - genbrug de samme beslag og skruer.

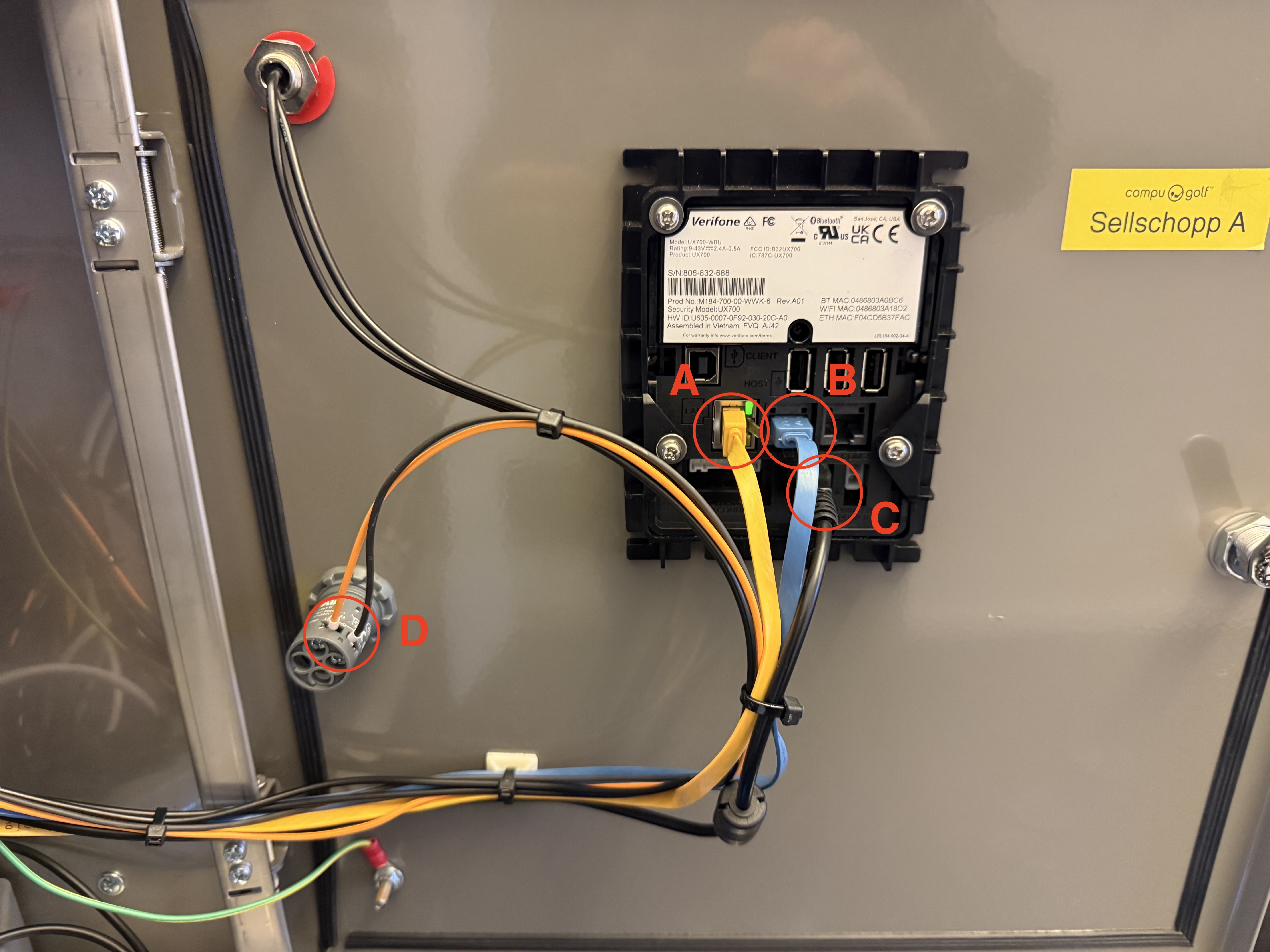

- Det gule LAN kabel fra elektroniksættet klikkes i LAN stikket på terminalen
- Det blå LAN kabel fra elektroniksættet klikkes ii COM1 stikket i terminalen
- Det firkantede (Mini-Fit) stik fra elektroniksættet sættes i DC IN stikket i terminalen (Venstre side, passer kun på én måde)
- De 2 orange/sorte ledninger skrues i knappen på forsiden med en stjerneskruetrækker.

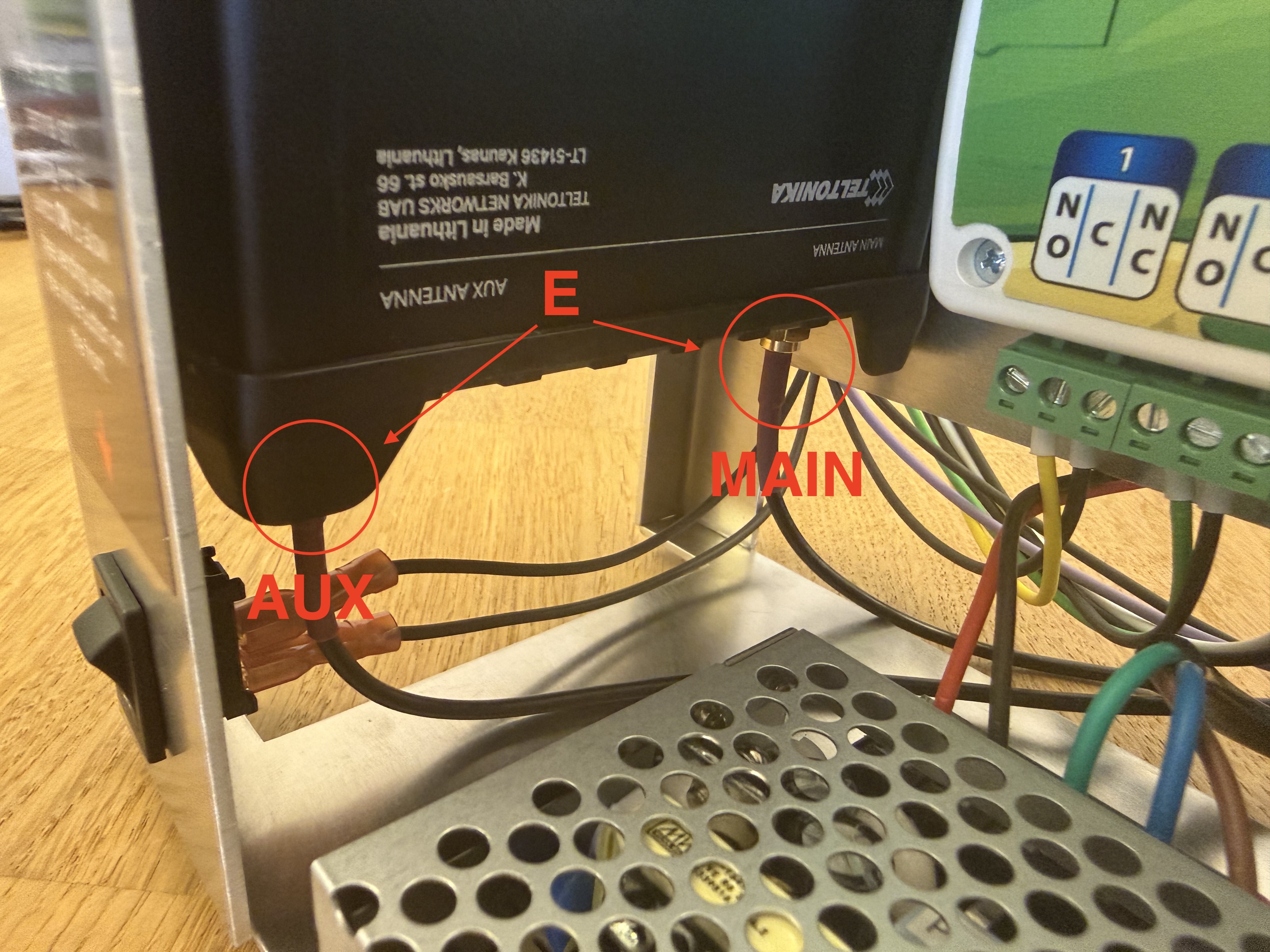

- De to antennekabler skrues med fingrene på modemmet, bemærk at AUX og MAIN kablerne monteres korrekt
- Flyt låsen fra den gamle låge over på den nye låge (ikke afbilledet)
- HUSK at genmontere jordforbindelsen til lågen - det gul/grønne kabel i nederste venstre hjørne af lågen set indefra.
Step 3 - kabling til automatens kanaler
Automaten har én eller flere betalingskanaler som du skal koble op på. Ønsker du f.eks. 3 forskellige størrelser spande med bolde, skal du som minimum forbinde til 3 kanaler på automaten + en evt. reservekanal til nødknappen. Hvordan disse forbindes er forskelligt fra fabrikat, model og årgang, herunder følger beskrivelser af de mest almindelige forbindelser. Hvis vi kender nøjagtigt hvordan din maskine er konfigureret, vil vi typisk have forberedt stikkene til netop din maskine.
Sellschopp / Range Master / Range Partner

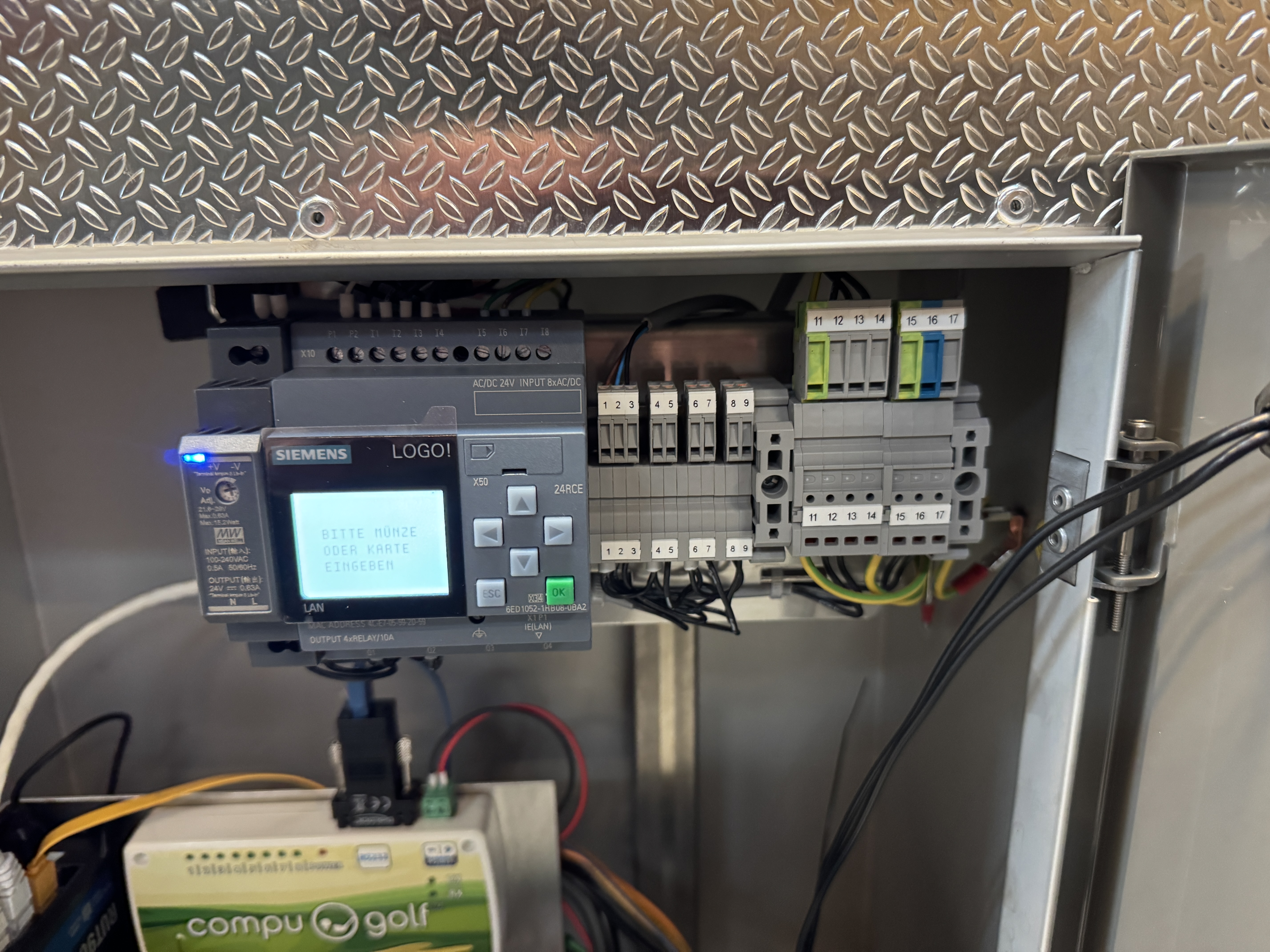

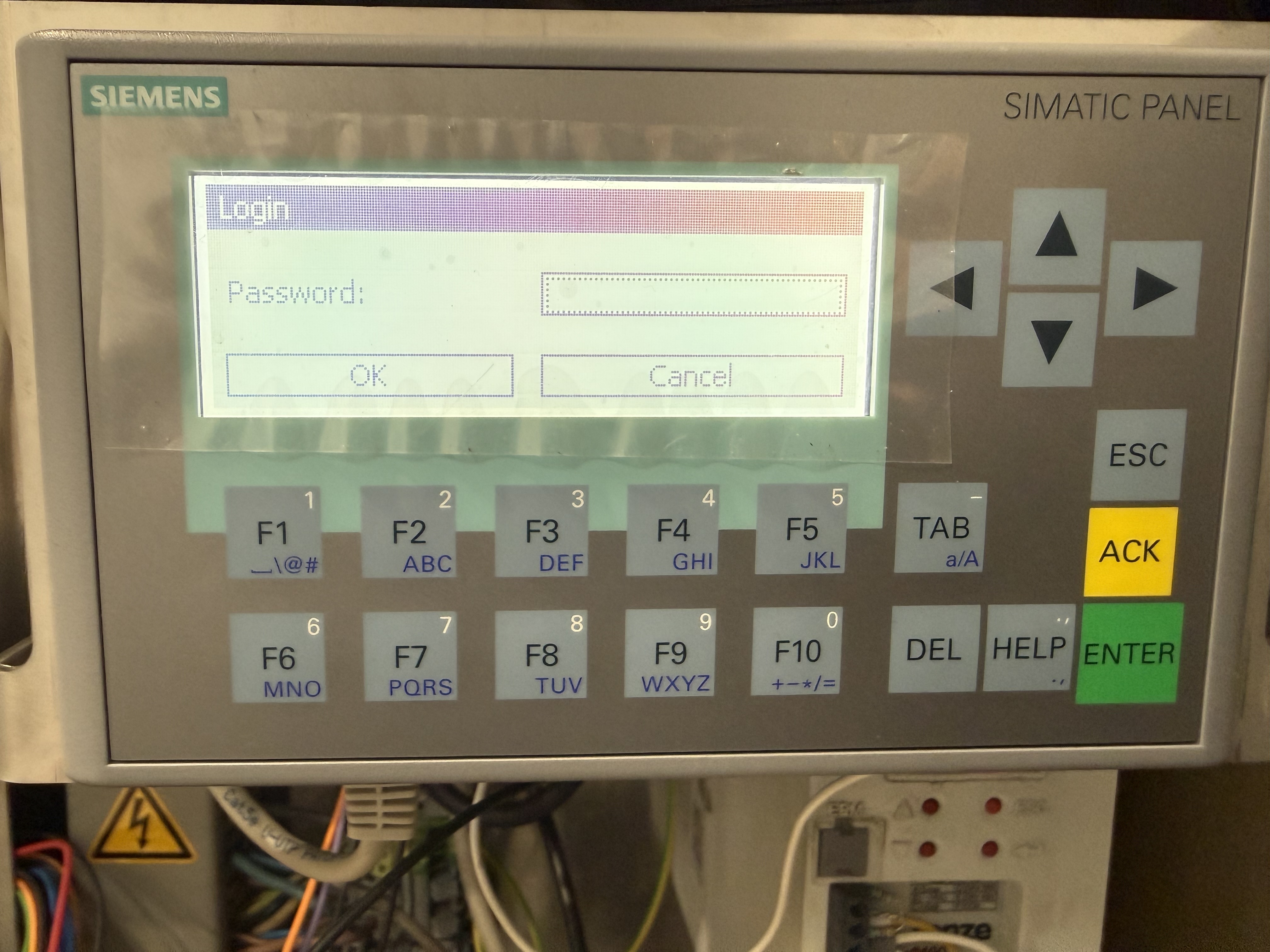

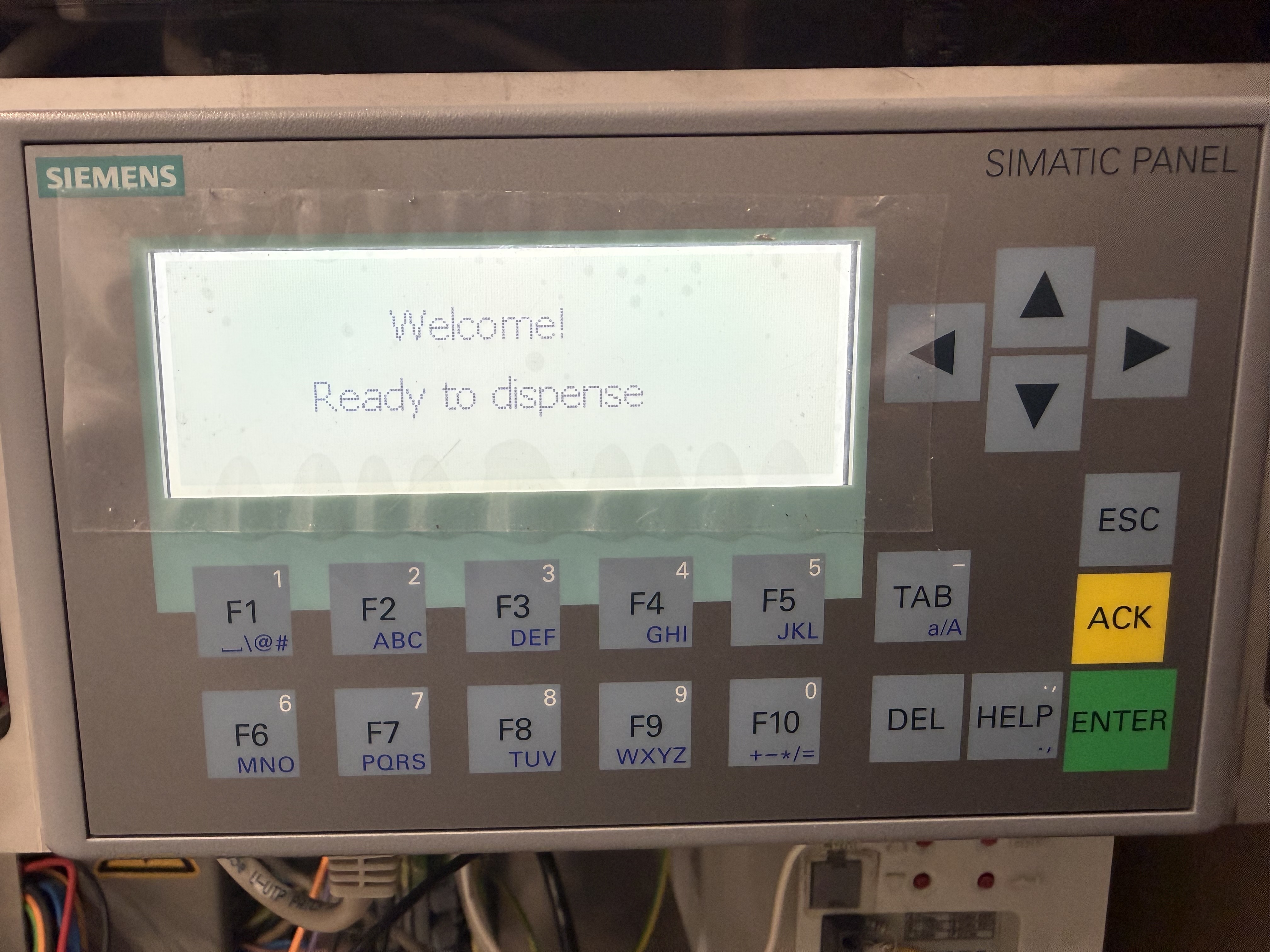

Disse masker er styret af et moderne Siemens PLC. I softwaremenuen til denne kan man bestemme antallet af bolde, der skal gives på hver enkelt kanal. Det antal der sættes, skal nøje svare til det antal bolde der sættes pr. produkt i Compu Golf Pay-systemet. Kanal 1 skal altid være det laveste antal, med stigende antal bolde pr. kanal.

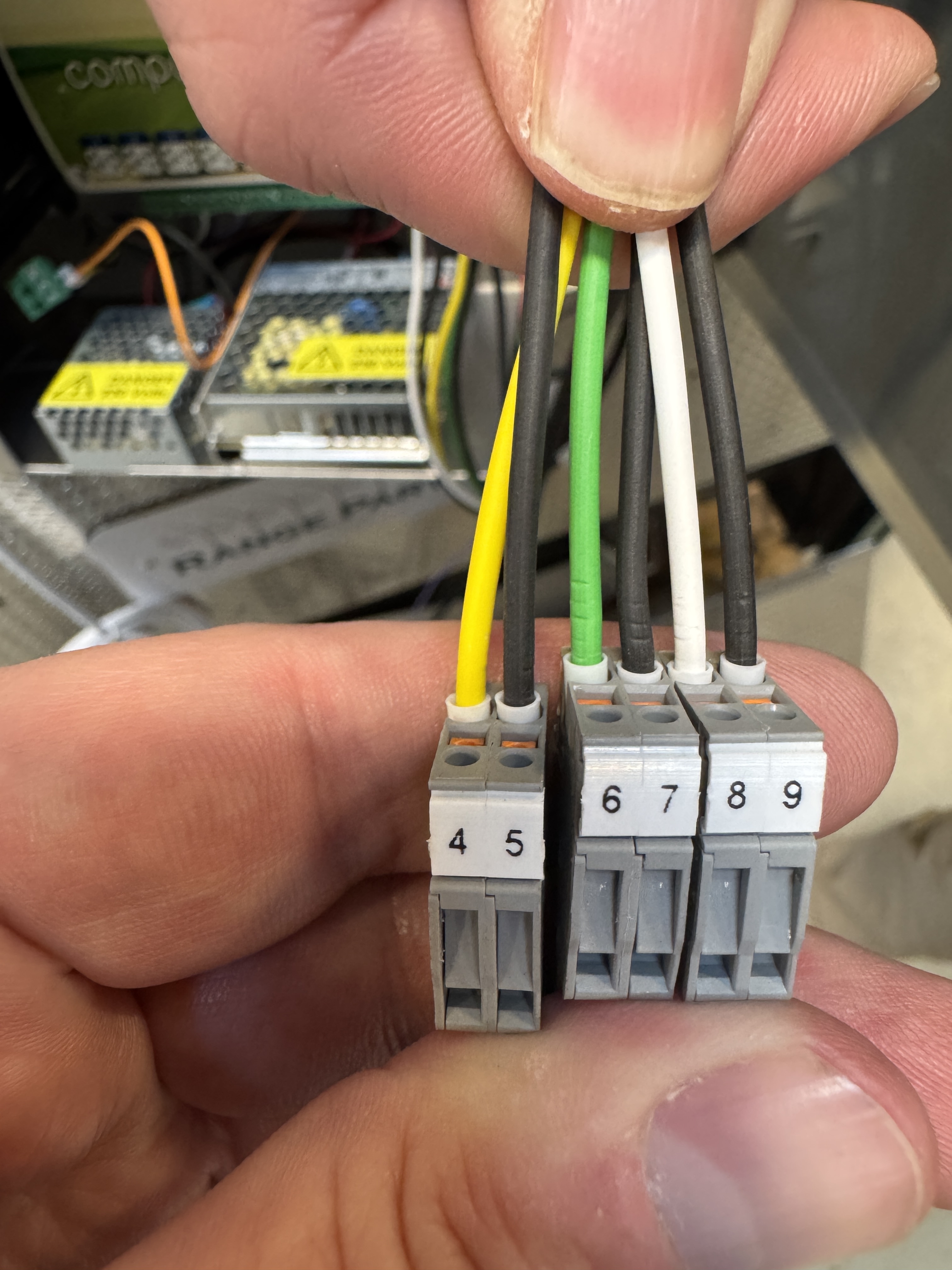

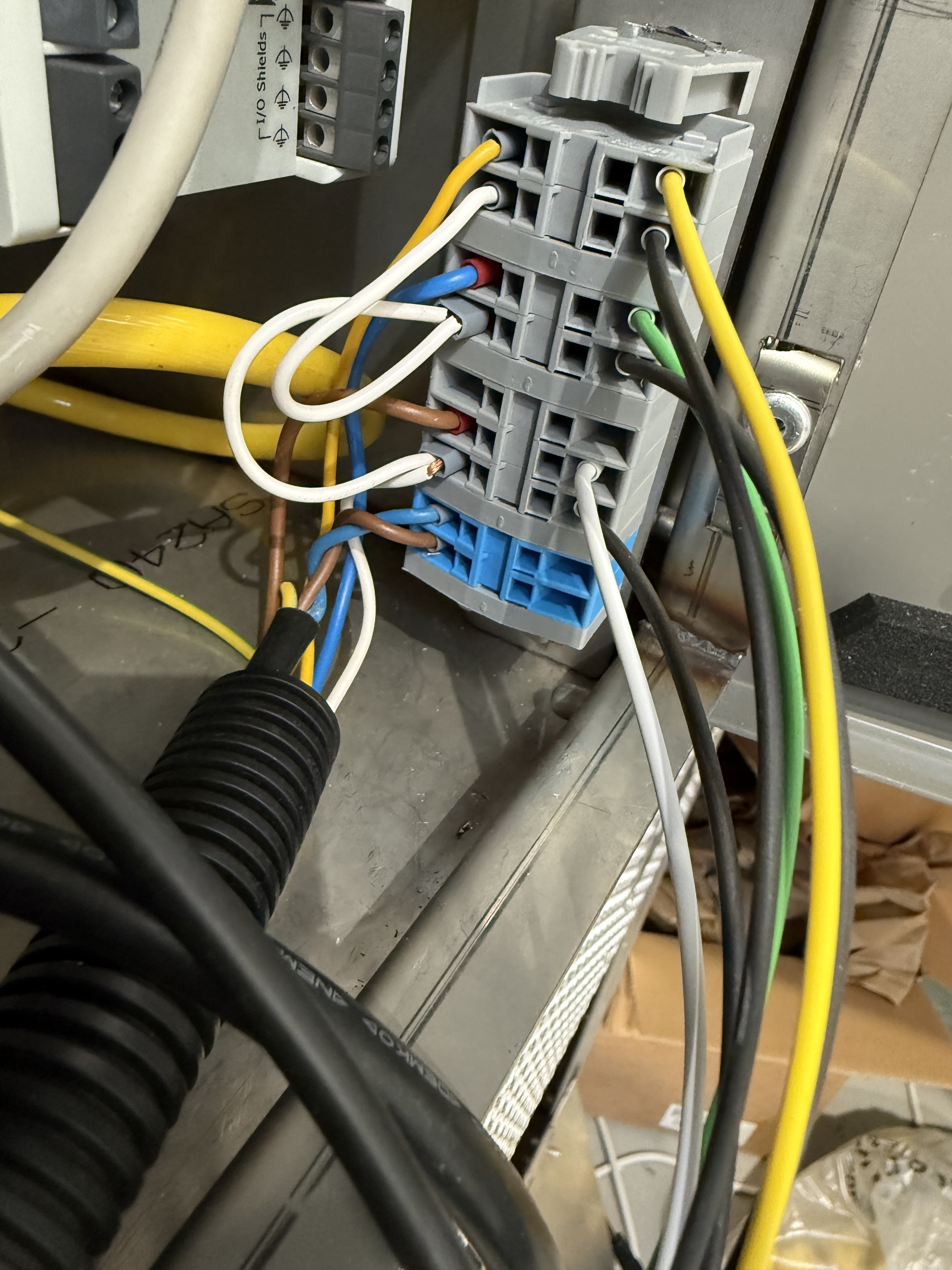

Fra relæet på Compu Golf elektronikholderen på kanalerne markeret 1-3, er der 3x2 kabler, der er markeret med "Kanal 1", "Kanal 2" og "Kanal 3". Disse monteres således:

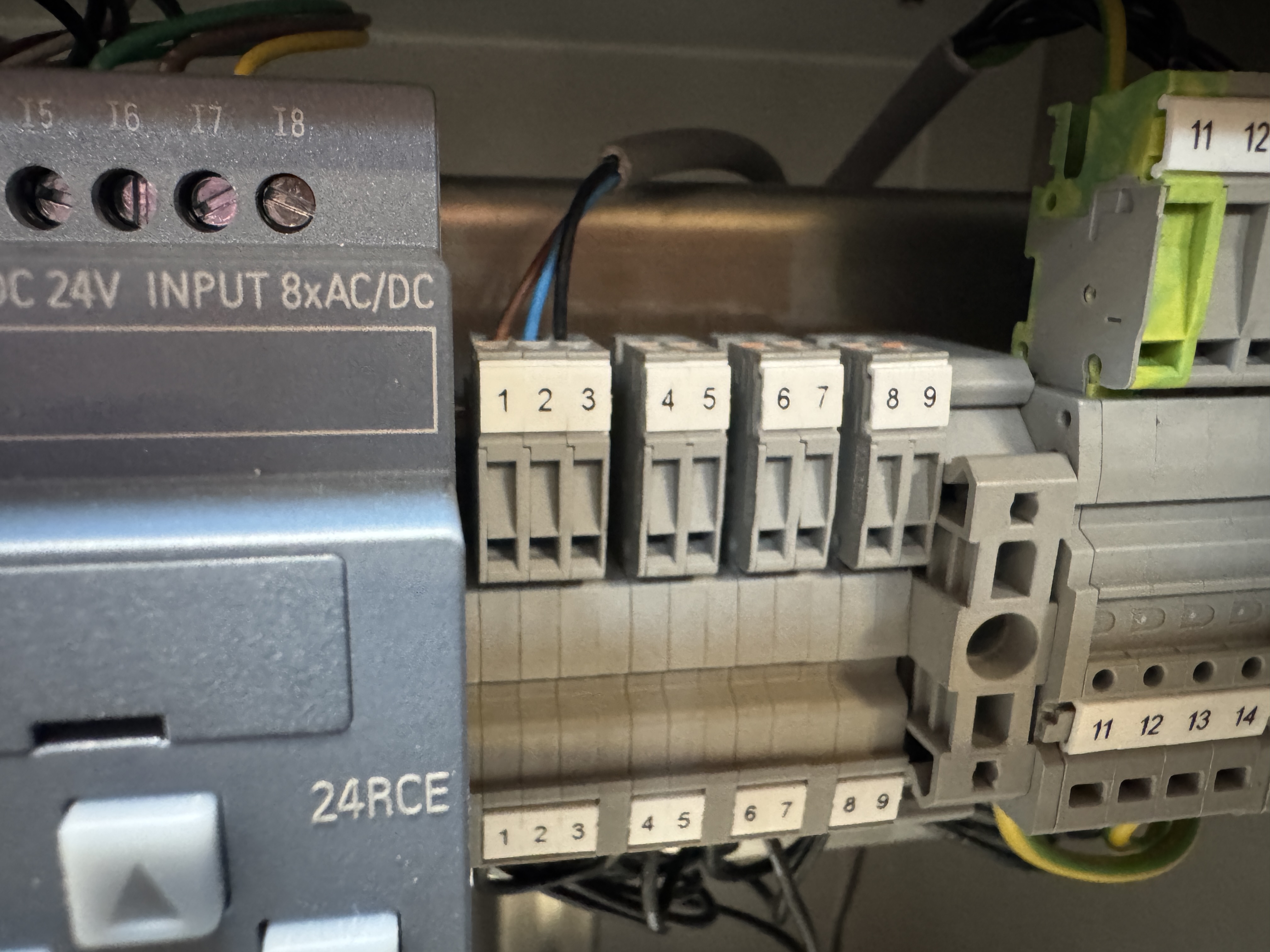

Kanal 1: Monteres i stikkene 4+5
Kanal 2: Monteres i stikkene 6+7
Kanal 3: Monteres i stikkene 8+9

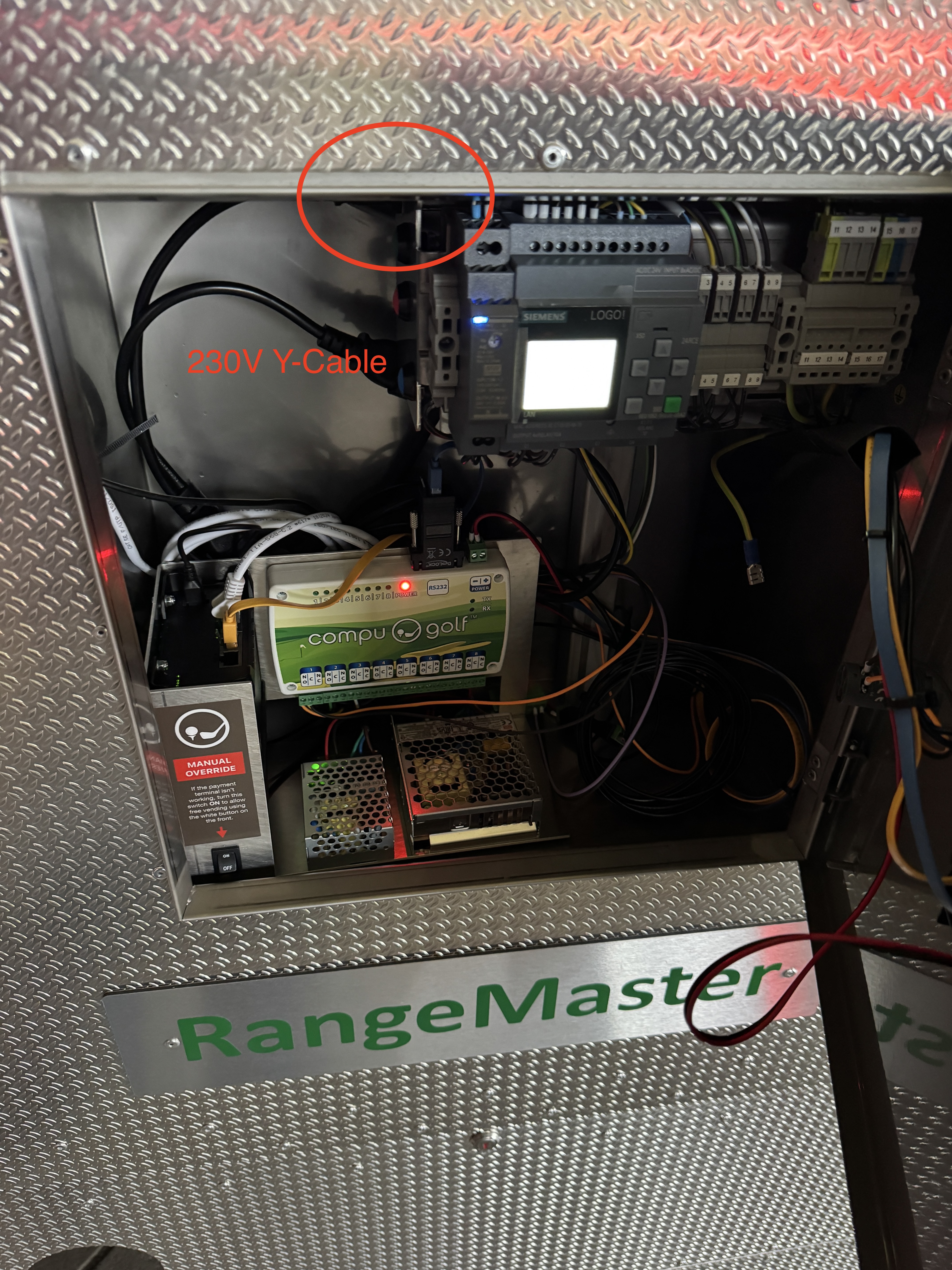

230V strøm tages ved hjælp af det medleverede Y-stik fra indgangen til PLC systemet øverst i venstre side.
Beskrivelse kommer
Oxland
Beskrivelse kommer
Range King
Beskrivelse kommer
Range Servant
Disse benytter grønne Phoenix stik som forbindelse til et printkort i maskinen, og vi leverer vores elektronik med disse stik installeret. Afinstaller de eksisterende stik blot ved at hive dem ud, og forbind stikkene som vist på billedet.
Herefter skal du kode kanalerne, så de nøjagtigt tilsvarer de produkter du har oprettet på betalingssystemet. F.eks. kanal 1 = 15 bolde, Kanal 2 = 30 bolde og Kanal 3 = 45 bolde og kanal 4= 60 bolde. Kanal 5 er koblet op som 'nødkanal' når du aktiverer den hvide knap på forsiden, og her kan du bestemme hvor mange bolde denne kanal skal give, f.eks. 30 bolde.

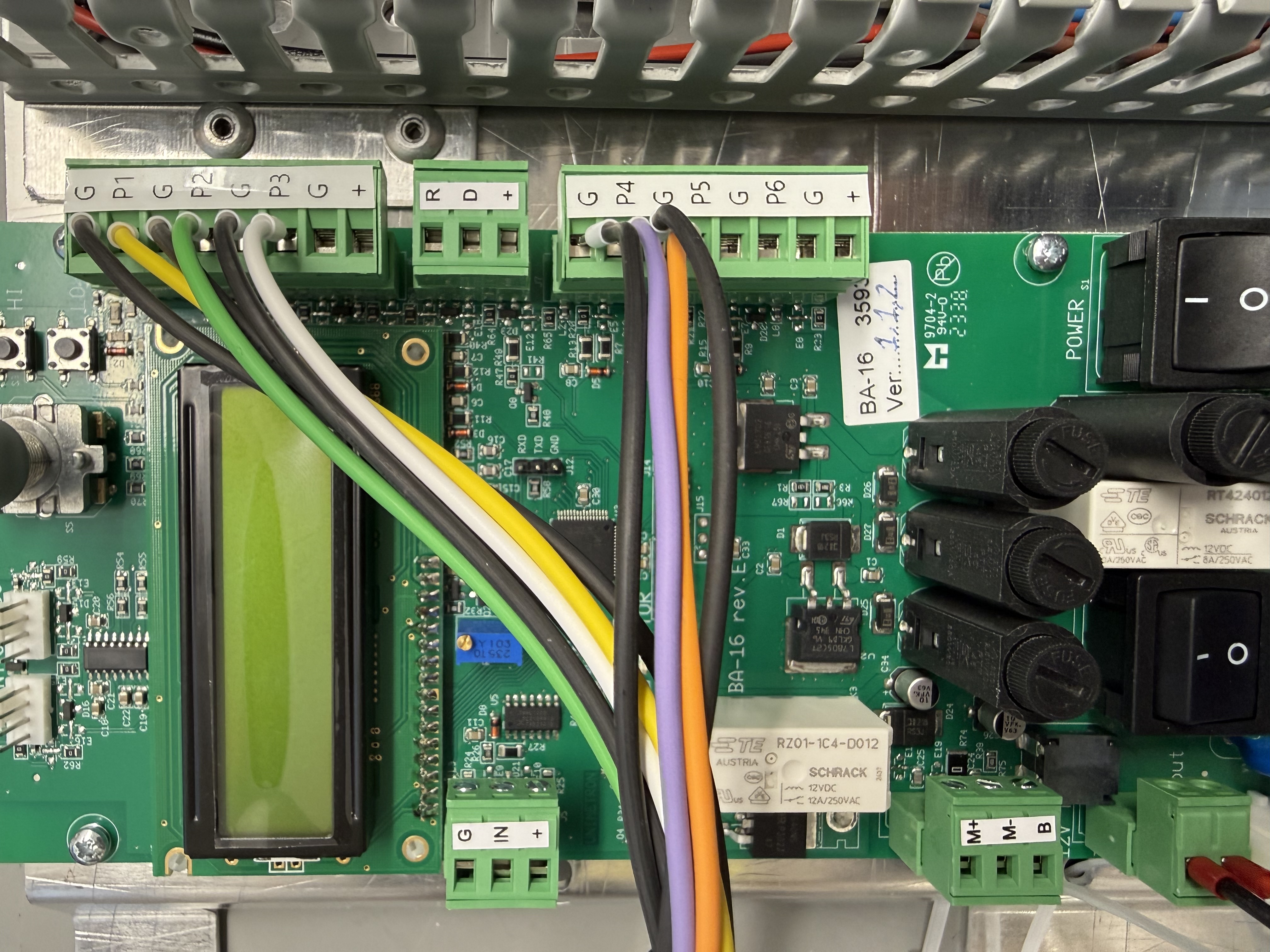

På billedet er vist nyeste printkort der hedder BA16 fra Range servant. På dette drejer du gennem menuen på den grå drejeknap over displayet, og finder kanalerne der er navngivet "Pay1", "Pay2" osv.. Klik på drejeknappen for at vælge kanalen, drej til det ønskede antal bolde, og klik igen på knappen for at komme videre i menuen.

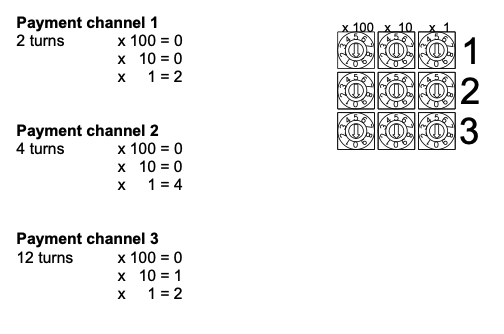

På ældre Range Servant maskiner findes et print uden display. På dette er der 3 kanaler med hver deres 100/10/1 drejeknap (drejes med en lille flad skruetrækker)
Nødkanalen aktiveres i den sjældne situation at betalingssystemet ikke fungerer, men der stadig er strøm til anlægget. Når du sætter knappen på forsiden af elektroniksættet på ON, fungerer nødkanaler. I normal drift skal denne altid være slået fra på OFF:
Step 4 - Intelligent Ball Level

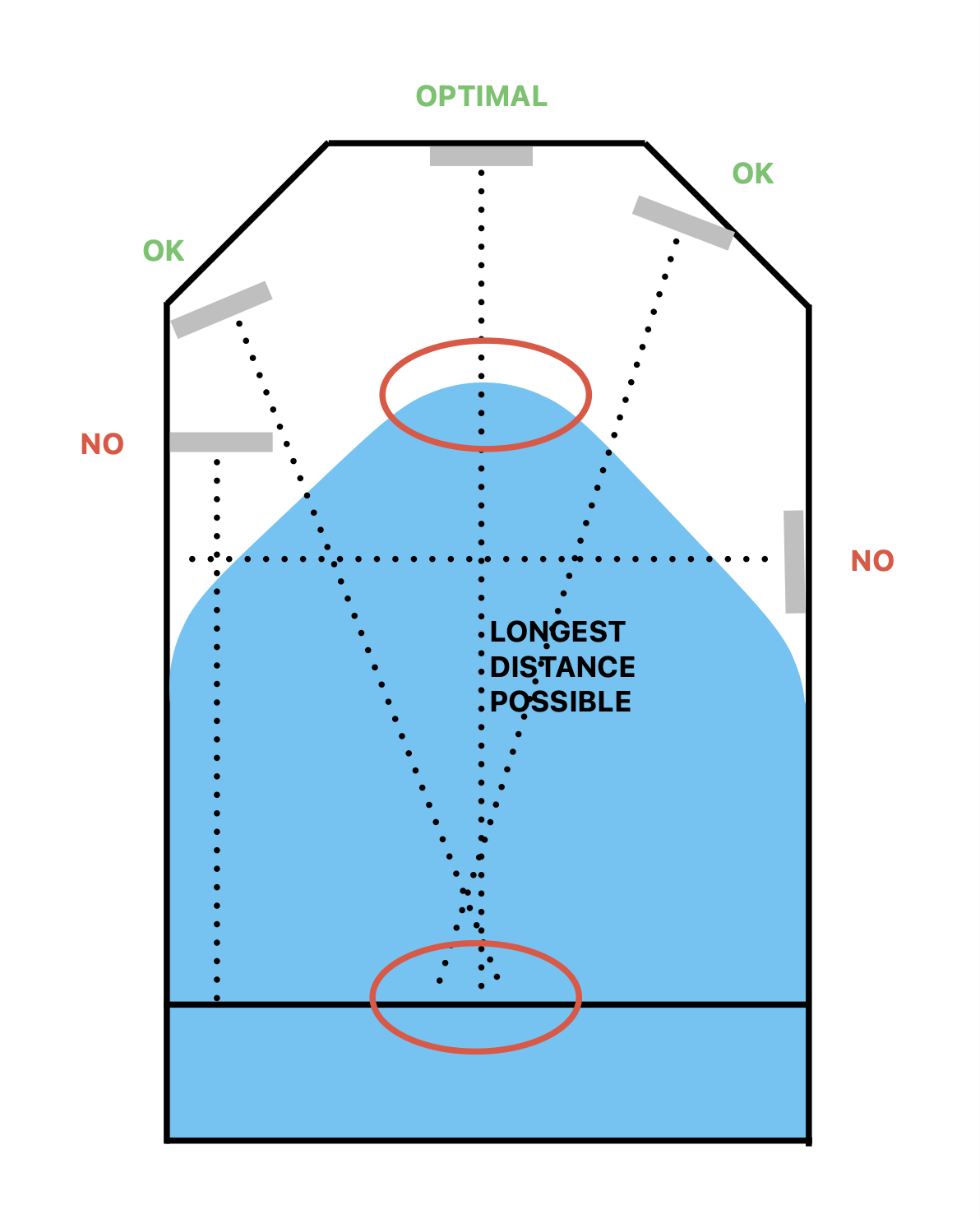

Sensoren til Intelligent Ball Level monteres øverst I boldrummet. Brug den medfølgende aluplade til at gøre placeringen bedst mulig:
- Sensoren placeres, så bolde der fyldes ind i rummet ikke rammer sensoren.
- Sensoren placeres højere end det maksimale niveau for bolde, når automaten er fyldt.
- Sensoren placeres, så den måler længst muligt ned mod bunden.
Juster sensoren så du måler den længst mulige afstand i en tom boldmaskine - på denne måde får du størst mulig spænd på målingen mellem tom og fuld, og målingerne bliver mest nøjagtige.
Fra boldsensoren går 2 ledninger - en sort ledning til strøm, denne forbindes med det runde stik i højre side af elektroniksættet, og den hvide ledning med RJ45 (LAN) stikket monteres i modemmet på elektroniksættet i stikket der er markeret med "Hvid" (eller i et ledigt stik, blot ikke det der er markeret med "WAN" eller "INTERNET"
